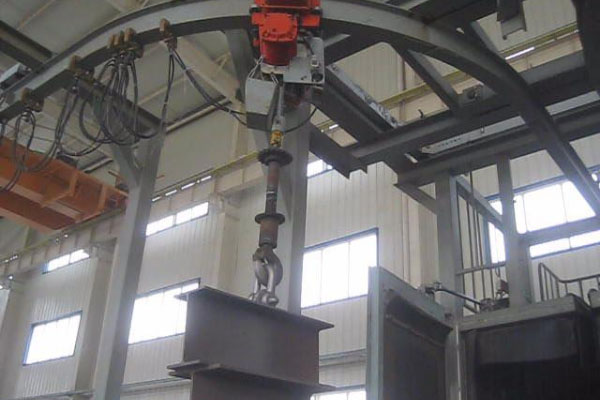

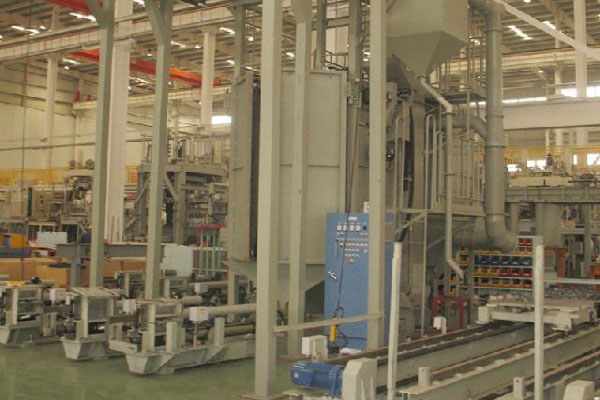

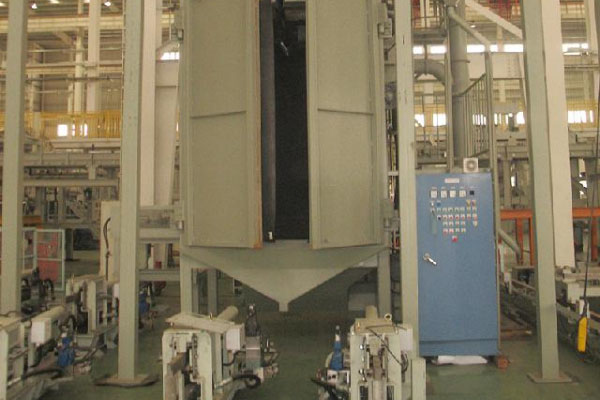

本機為吊鉤式清理設備。采用拋丸清理去掉表面型砂及氧化皮，獲得具有一定粗糙度的表面，以改善其表面質量。主要由制品搬送裝置、清理室、清理室門、彈丸循環系統、吊鉤自轉、拋丸器、除塵管路、電控系統等部分組成。被清理工件由可升降的電動葫蘆吊鉤吊離地面，并上升到設定的高度，沿著導軌平移到拋丸室中心處。門關閉后，自轉機構啟動使吊鉤緩慢旋轉，此時清理室側面的拋丸器分別從上下兩個方向?qū)ぜM行拋丸。拋射完了后，吊鉤沿導軌行走，將工件搬送到清理室外。拋丸器在清理室側面的合理布置使鋼丸可以拋射到工件的各個表面，即使是形狀很復雜的工件也會有很好的清理效果。被拋射出的鋼丸落入下部振動篩，再由下部螺旋將鋼丸輸送到提升機下部，由提升機將鋼丸提升至分離器，粉塵、碎鋼丸、型砂等被分離出來，可以使用的鋼丸流回到拋丸器，拋打下來的芯鐵、飛邊等異物在振動篩前端被篩出，產生的粉塵由除塵器除去。
特點：
1.吊鉤可以水平運行和垂直回轉，并具有升降功能，方便賬工件裝卸；
2.可靠的密封設計，有效解決了飛丸現象；
3.無地坑，室內彈丸直射部位采用硬防護
4.吊鉤運行軌道有多種布置形式可供選擇；
用途：
適用于中大型，形狀復雜及怕碰撞的工件表面的清砂、除銹、去氧化皮；
|
